Hytera DMR Tier III — профессиональная радиосвязь для крупных промышленных объектов

ЛЕО ТЕЛЕКОМ представляет решения профессиональной мобильной радиосвязи Hytera DMR Tier III для построения масштабируемых сетей связи на промышленных и территориально распределенных объектах.

DMR Tier III — цифровая транкинговая технология профессиональной радиосвязи, предназначенная для организаций, которым необходимо одновременно обслуживать большое количество пользователей, обеспечивать устойчивое покрытие территории и централизованно управлять абонентами и ресурсами сети. В отличие от традиционной радиосвязи, транкинговая архитектура позволяет эффективно распределять радиоресурс между абонентами и группами пользователей.

Единая архитектура для всей системы связи

Решение Hytera DMR Trunking строится как единая IP-инфраструктура, объединяющая базовые станции, абонентские устройства, системы управления сетью, диспетчеризации и записи переговоров.

Центральным элементом сети является MSO (Mobile Switching Office) — узел управления и коммутации вызовов. Он обеспечивает взаимодействие базовых станций и абонентов, управление вызовами и подключение дополнительных сервисов. Архитектура предусматривает локальное и географическое резервирование.

Система может масштабироваться до 512 базовых станций и 100 000 абонентов, что позволяет использовать DMR Tier III как основу корпоративной радиосети для крупных объектов, распределенных территорий, а также для строительства сетей федерального масштаба.

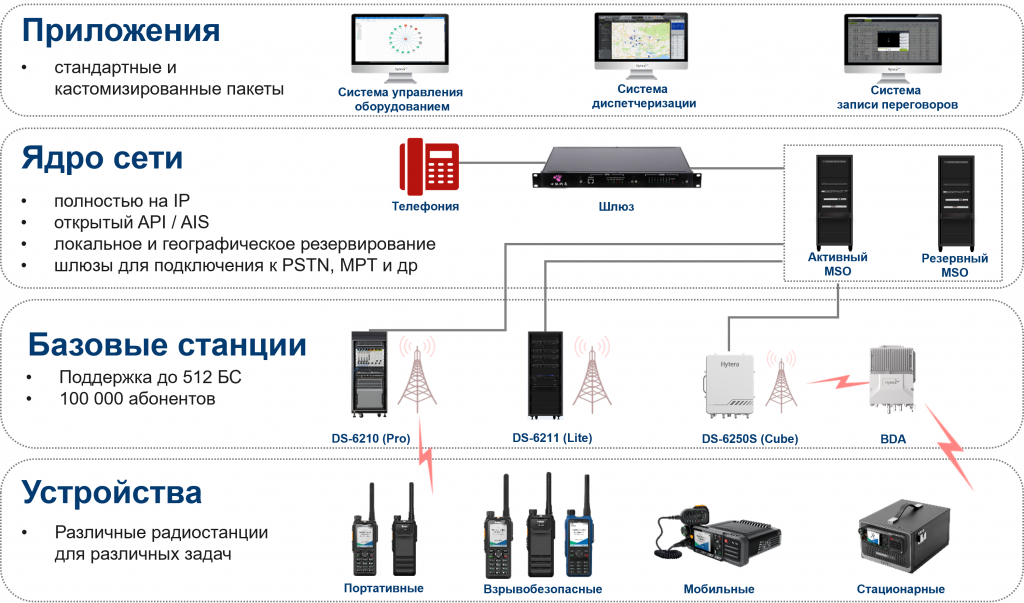

Архитектура сети

Оборудование под разные задачи объекта

Архитектура Hytera DMR Trunking предусматривает несколько типов базовых станций, поэтому конфигурацию сети можно адаптировать под плотность абонентов, требования к покрытию и условия эксплуатации.

Для размещения внутри помещений используются базовые станции DS-6210 Trunking Pro и DS-6211 Trunking Lite. DS-6210 поддерживает до 48 несущих на одной базовой станции, а DS-6211 — до 24 несущих. Оборудование может применяться в энергетике, промышленности, транспорте, общественной безопасности и других сферах.

Для наружной установки предназначена DS-6250S Trunking Cube. Компактная SDR-базовая станция имеет степень защиты IP68, рассчитана на эксплуатацию при температуре от −40 до +55 °C и поддерживает до 24 несущих в UHF-диапазоне и до 12 — в VHF. Конструкция позволяет устанавливать оборудование на стене, в 19-дюймовой стойке, на мачте или использовать в мобильном варианте.

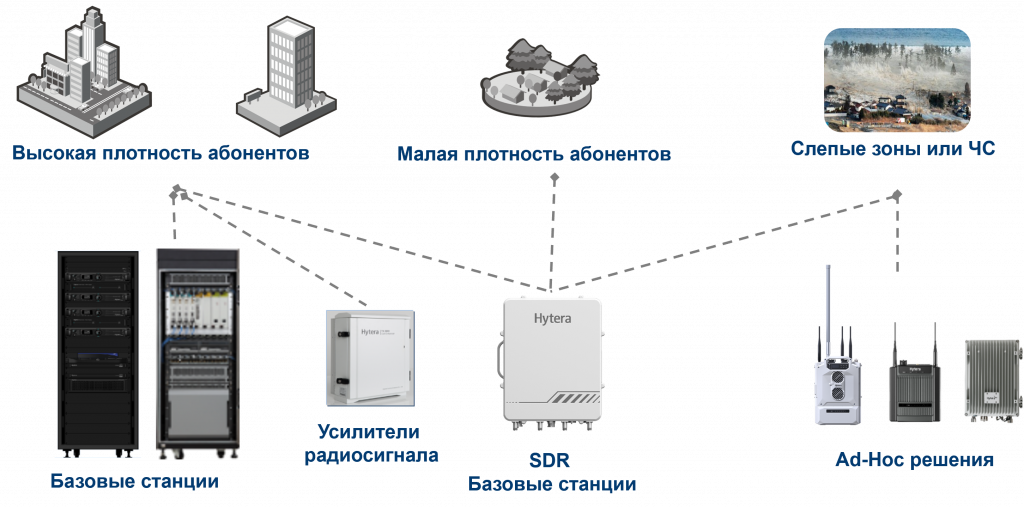

Базовые станции DMR Tier III для разных задач



Непрерывность связи и многоуровневая отказоустойчивость

В архитектуре Hytera DMR Trunking предусмотрено несколько уровней резервирования — от отдельных компонентов базовой станции и каналов управления до сетевых соединений, центрального узла управления и коммутации MSO и приложений. Поддерживаются локальное и географическое резервирование, а также схемы Active+Standby и Active+Active.

Для сохранения работоспособности системы при отказах предусмотрен трехуровневый механизм fallback (резервный/аварийный режим):

• При потере связи между отдельными MSO изолированный узел может продолжить работу самостоятельно.
• При потере IP-соединения с MSO базовая станция может продолжить работу в автономном режиме.
• При отказе управляющих модулей базовой станции передатчик может работать в режиме ретранслятора, сохраняя возможность передачи голоса.

Такой подход позволяет минимизировать влияние отказа отдельного элемента на работу системы.



Управление и диспетчеризация

В составе решения Hytera DMR Trunking предусмотрены инструменты для централизованного управления радиостанциями и организации оперативной связи.

Система поддерживает групповые и индивидуальные вызовы, работу по зонам, определение местоположения абонентов, контроль состояния радиостанций и уровня заряда аккумулятора, а также оптимизацию работы сети с учетом параметров радиосигнала. Эти функции могут использоваться совместно с диспетчерскими решениями.



Безопасность

Решения поддерживают шифрование радиоинтерфейса и сквозное шифрование, взаимную аутентификацию, удаленное управление ключами шифрования OTAR (Over-the-Air Re-keying), а также функции временной или постоянной блокировки радиостанций



Интеграция с корпоративными системами

Hytera DMR Trunking поддерживает интеграцию с системами позиционирования, записи переговоров и диспетчеризации, аналоговыми и цифровыми системами профессиональной радиосвязи, видеонаблюдением, телефонией, а также промышленными системами управления и учета — АСУТП и АСКУЭ.

Развитие платформы также предусматривает интеграцию профессиональной радиосвязи с широкополосными сетями передачи данных и построение конвергентных решений на базе DMR и LTE/5G.

Hytera DMR Trunking позволяет построить единую профессиональную сеть связи с учетом особенностей конкретного объекта: его территории, количества абонентов, требований к покрытию, отказоустойчивости и интеграции с существующей инфраструктурой.
